Как подключить активный сабвуфер в машине: пошаговая инструкция
Активный сабвуфер — это готовая система «два в одном», объединяющая непосредственно сабвуферный динамик и звуковой усилитель в одном корпусе. Подключение активного сабвуфера может показаться сложной задачей для неопытных пользователей, но на самом деле это вполне выполнимо. В этой статье мы рассмотрим, как правильно подключить активный сабвуфер в машине, чтобы значительно улучшить качество звука.

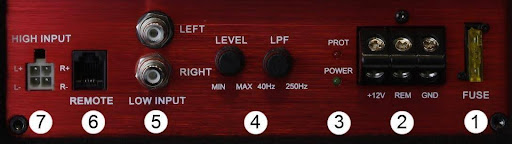

Перед тем как установить активный сабвуфер в машину, рассмотрим, какие элементы подключения и настройки имеются на панели усилителя.
-
Предохранитель. Защищает усилитель от короткого замыкания.
-
Силовые клеммы питания. +12V подключается к плюсовой клемме АКБ. GND — масса, подключается к кузову автомобиля. REM — отвечает за включение и выключение усилителя, подключается к соответствующему проводу на магнитоле.
-
Индикация работы и защиты в случае неисправности.
-
Регулятор усиления LEVEL позволяет согласовать уровень сигнала головного устройства с усилителем, чтобы громкость баса была не слишком высокой или низкой относительно громкости акустики. Регулятор низких частот LPF отфильтровывает высокие частоты, оставляя только бас.
-
Низкоуровневые входы RCA. Данные разъемы используются, если в магнитоле есть соответствующие выходы RCA.
-
Подключение внешнего регулятора для управления громкостью.
-
Высокоуровневые входы. Используются, когда магнитола не имеет RCA-выходов, например, если в автомобиле стоит штатная магнитола.

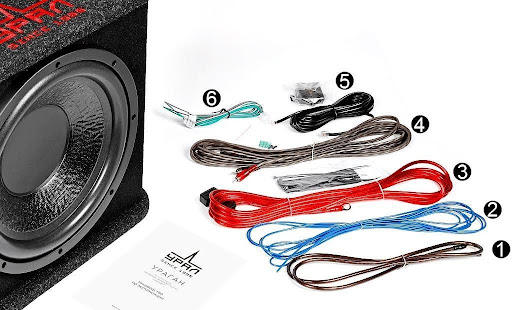

Чтобы знать, как правильно настроить в автомобиле активный сабвуфер, разберем, что обычно входит в комплект проводов:
1. и 3. Силовые кабели: провода, необходимые для подключения усилителя к источнику питания автомобиля. Плюсовой провод, обычно с красной оплеткой, включает в себя предохранитель для защиты от короткого замыкания. Минусовой провод обычно имеет оплетку черного или коричневого цвета и подключается к массе (кузову) автомобиля.
5. Внешний регулятор громкости сабвуфера.
6. Адаптеры и переходники: в некоторых комплектах могут быть адаптеры для подключения сабвуфера к различным источникам аудиосигнала или переходники для разных типов разъемов. Например, если в автомобиле установлена штатная магнитола без RCA-выходов, все равно можно подключить сабвуфер. Для таких случаев в некоторых активных сабвуферах есть встроенный преобразователь сигнала. Он позволяет подключаться напрямую к акустическим проводам магнитолы, то есть по высокоуровневому входу (High Input). От соответствующих разъемов в усилителе протягиваются акустические кабели к штатным, как правило, фронтальным проводам, которые тянутся от штатной магнитолы к динамикам.
Теперь перейдем к установке активного сабвуфера в машину.
Часть 1: Подключение силовых кабелей
Шаг 1: Подготовка автомобиля
Перед тем как настраивать активный сабвуфер в машине, авто нужно подготовить:
-

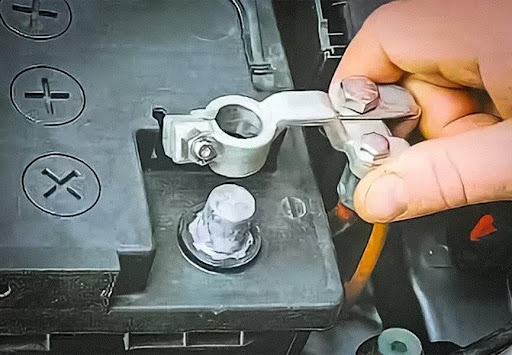

Отключите минусовую клемму с аккумуляторной батареи, чтобы избежать короткого замыкания в процессе монтажных работ.
- Освободите пространство в багажнике для установки сабвуфера.
Шаг 2: Подключение плюсового кабеля питания

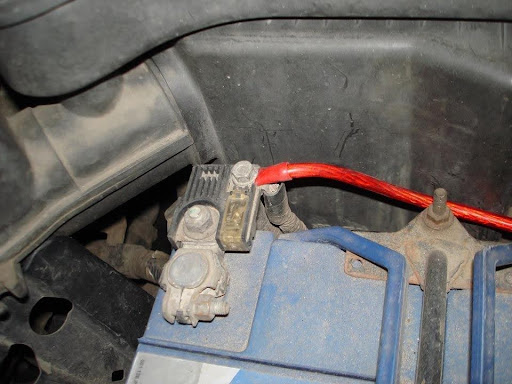

Плюсовой кабель питания (обычно с красной оплеткой) протягивается со стороны подкапотного пространства в сторону салона через заводские резиновые уплотнители с отверстием для кабелей. Обратите внимание, что у плюсового кабеля с одной стороны имеется держатель предохранителя — именно эту сторону кабеля следует оставить около аккумулятора, а свободную — протянуть к сабвуферу и подключить к силовому плюсовому терминалу на усилителе.
Шаг 3: Подключение минусового кабеля питания

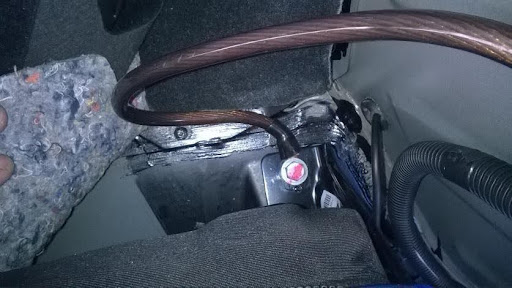

Минусовой кабель питания (обычно с черной или коричневой оплеткой) подключается к кузову автомобиля. Заранее подготовьте место для подключения минусового кабеля. Лучше всего его прикрепить к прочной металлической части кузова, например, к болту ремня безопасности или креплению сидений. Для хорошего контакта рекомендуем очистить поверхность от краски.

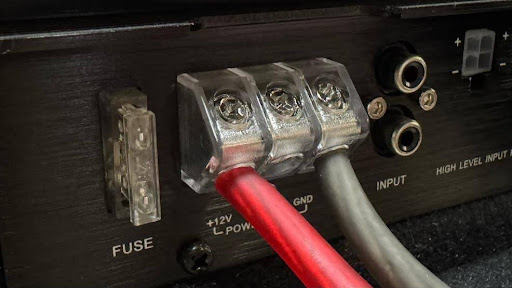

Подключите плюсовой и минусовой кабель к силовым терминалам усилителя.
Часть 2: Подключение сигнальных кабелей
1. Если магнитола штатная
Так как в штатной магнитоле отсутствуют RCA-выходы, используется подключение High Input

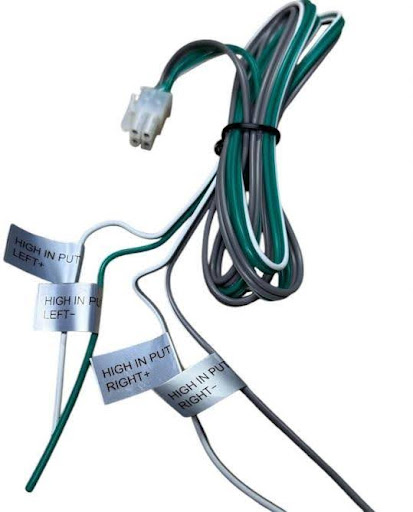

Штекер с проводами, который идёт в комплекте, требуется соединить со штатными акустическими проводами, ведущими от магнитолы к фронтальным динамикам. Провода подключаются в штатной косе за магнитолой. Важно соблюдать полярность — не перепутайте «+» и «−».

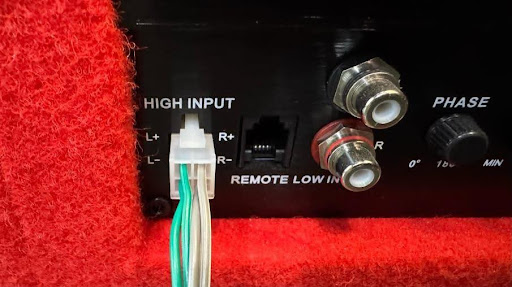

Подключите штекер к соответствующему входу High Input на усилителе. При использовании такого подключения провод REM не подключается, так как усилитель включится автоматически, как только магнитола начнет передавать сигнал. После окончания воспроизведения усилитель автоматически выключится.
2. Если магнитола НЕ штатная и имеет RCA-выходы
Используйте межблочные кабели (RCA), чтобы передать аудиосигнал с магнитолы на сабвуфер. Подключите один конец кабеля к выходам RCA на магнитоле (обычно красные и белые разъемы) и другой конец к входам Low Input на усилителе.

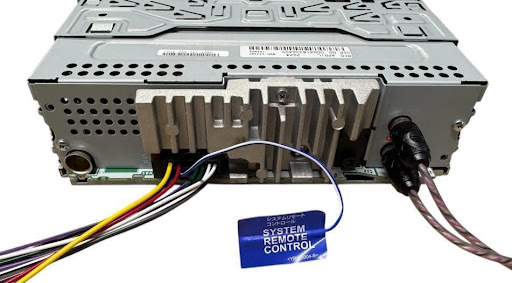

Кабель Remote подключите к соответствующему проводу в колодке питания магнитолы.
Данный провод может быть подписан как System Remote Control, ANT Cont или P. Cont.
Часть 3: Настройка и тестирование
Регулятор усиления LEVEL установите в среднее положение между минимумом и максимумом. Регулятор низких частот LPF установите в максимальное положение. Подключите клемму к аккумулятору, включите магнитолу и музыку на средней громкости. Во время прослушки начните медленно крутить регулятор низких частот LPF в сторону минимума до тех пор, пока сабвуфер не перестанет воспроизводить средние частоты (вокал). С помощью регулятора усиления LEVEL настройте оптимальную громкость сабвуфера относительно громкости акустики в автомобиле.
Заключение
Подключение активного сабвуфера в машину — не такая сложная задача, как может показаться на первый взгляд. Следуя этой пошаговой инструкции, вы сможете разобраться, как правильно настроить активный сабвуфер в машине и улучшить звуковые характеристики вашей аудиосистемы. Не забывайте проверять все соединения. В случае необходимости — обращайтесь к специалистам. Удачи!
